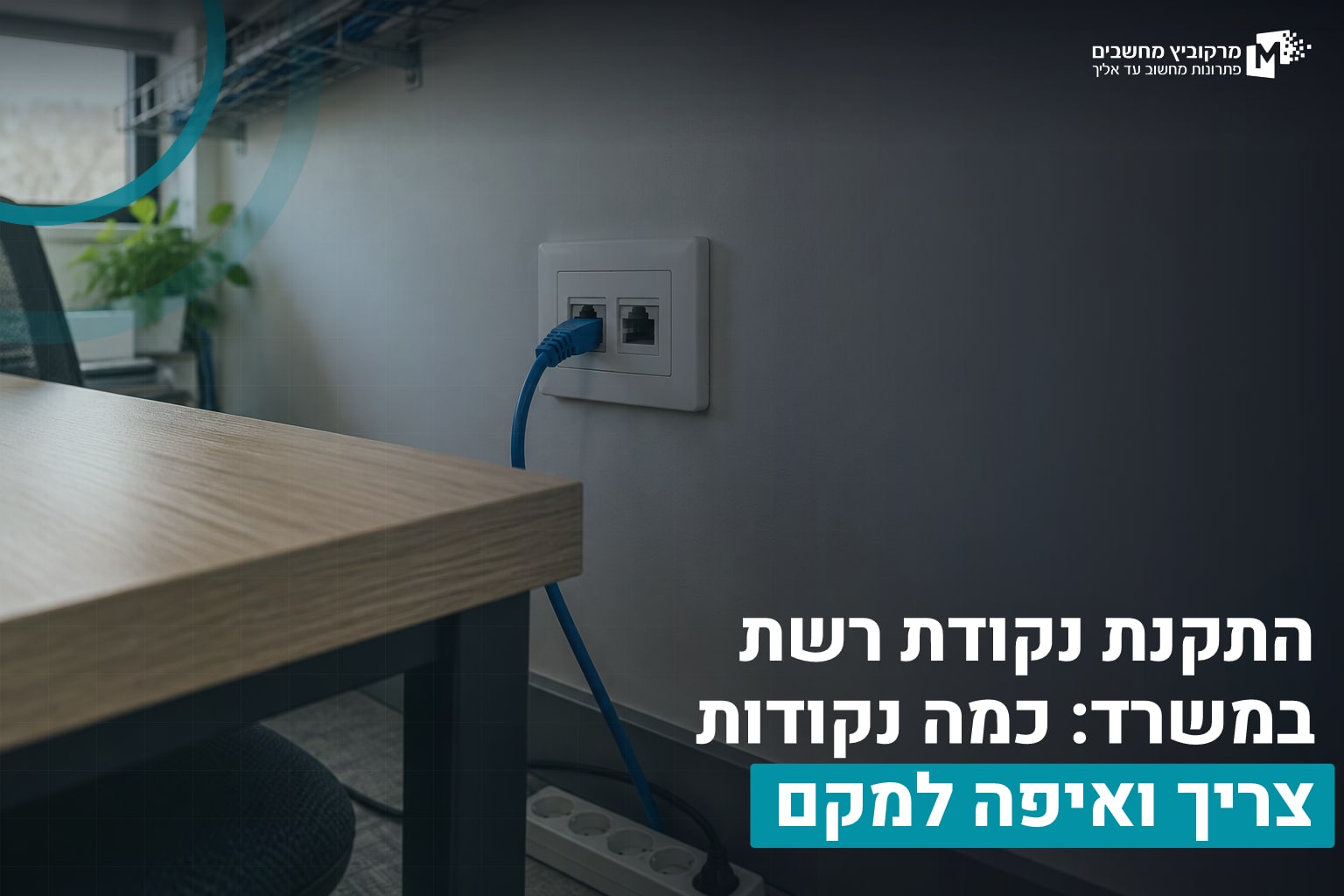

התקנת נקודת רשת במשרד: כמה נקודות צריך ואיפה למקם

התקנת נקודת רשת במשרד מצליחה כשמתכננים אותה לפי עמדות העבודה ולא לפי מה שנוח לכבל.
כלל האצבע שאני עובד איתו: שתי נקודות לכל עמדה, נקודה נפרדת לכל מדפסת, מצלמה ונקודת גישה אלחוטית, ועוד כ-15 עד 20 אחוז רזרבה לצמיחה.
את הנקודות ממקמים בגובה השולחן ליד שקע חשמל, ואת נקודות ה-Wi-Fi במרכז התקרה.
כבל Cat6 מנחושת מלאה הוא הבחירה הסבירה לרוב המשרדים הקטנים, וכל נקודה צריכה להיבדק ולהיות מסומנת בשני קצותיה.

אני יעקב ממרקוביץ מחשבים, ויש לי מעל 15 שנה בתחום המחשוב לעסקים.
אני גם חשמלאי מוסמך, ולכן אני מתכנן את החשמל והתקשורת של המשרד יחד ולא בנפרד.
אנחנו מבצעים תשתיות תקשורת מחשבים, סידור ארון תקשורת והתקנת רשת מחשבים בעסקים בדימונה, במצפה רמון, בירוחם, בבאר שבע ובדרום.
אם אתם פותחים משרד או מרחיבים אותו, דברו איתי לפני שסוגרים קירות, ואגיע אליכם לסקר במקום.

כמה נקודות רשת צריך במשרד?

הטעות הנפוצה היא לספור עובדים ולהתקין נקודה אחת לכל אחד.
אחרי חצי שנה מתברר שצריך נקודה נוספת לתחנת עגינה, לטלפון IP או למחשב שני בעמדה, ואז פותחים את הקיר מחדש. "נקודת רשת" היא שקע תקשורת בקיר או בשולחן, שמחובר בכבל קבוע ל"ארון התקשורת" (ארון מתכת שבו מתכנסים כל הכבלים).
העלות העיקרית היא העבודה, ולא הכבל או השקע, ולכן נקודה מיותרת בשלב ההקמה עולה פחות מהוספה מאוחרת.

הטבלה הבאה מרכזת את ההמלצות שלי לפי סוג המקום:

סוג מקום או התקן	מספר נקודות מומלץ	הערה
עמדת עבודה רגילה	2	מחשב, ועוד נקודה לטלפון או לתחנת עגינה
עמדת קבלה	3	מחשב, טלפון ומדפסת קבלות או קורא כרטיסים
חדר ישיבות	3 עד 4	מסך, שיחות וידאו, ושקע בשולחן למחשב נייד
מדפסת רשת משותפת	1	קרוב לשקע חשמל ולא בקצה המסדרון
נקודת גישה אלחוטית	1 לכל נקודה	בתקרה, עם הזנת חשמל דרך הכבל
מצלמת אבטחה	1 לכל מצלמה	גם כאן עדיף חשמל דרך כבל הרשת

דוגמה מחושבת: משרד עם שמונה עובדים צריך 16 נקודות לעמדות, אחת למדפסת, אחת לשרת קבצים קטן (NAS), שתיים לנקודות גישה אלחוטיות, ארבע לחדר ישיבות ושתיים למצלמות.
זה מסתכם ב-26 נקודות, ועם רזרבה של 15 אחוז מגיעים לכ-30.
במקרה כזה אני ממליץ על פאנל חיבורים של 48 פורטים, כדי שהארון לא ייגמר אחרי שנה.

גם חדר ישיבות מקבל תכנון משלו.
אם אתם מתכננים הקמת חדרי ישיבות, כדאי לקבוע מראש איפה יושב המסך ואיפה השולחן, כי לשם מגיעות הנקודות.
כך לא יהיו כבלים שרועים על הרצפה.

איפה ממקמים את הנקודות בכל חדר?

הכלל הראשון הוא להתחיל מהריהוט.
לפני שאני מסמן נקודה על הקיר, אני שואל איפה יעמוד כל שולחן, איפה המדפסת ואיפה הקיר שאליו יוצמד מסך.
נקודה שמגיעה לקיר שמאחורי ארון מסמכים היא נקודה שאי אפשר להשתמש בה.

נקודות לעמדות עבודה מותקנות לרוב בגובה של כ-30 סנטימטרים מהרצפה, או בגובה השולחן אם יש תעלה.
הן ממוקמות ליד שקעי חשמל, בצד שבו המחשב עומד בפועל.
במשרדים עם שולחנות פתוחים במרכז החדר, השקעים מוצאים דרך תיבת רצפה או תעלת שולחן, ולא דרך הקיר.

נקודות גישה אלחוטיות ממקמים בגובה התקרה, במרכז השטח שהן אמורות לכסות, ולא בקצה המסדרון ולא מעל ארון מתכת.
הקיר, בעיקר קיר בטון או גבס עם פרופילי מתכת, מחליש את האות יותר ממה שמצפים.
לכן במשרד של 100 עד 150 מטר רבוע עם כמה חדרים, נקודת גישה אחת במסדרון לא תספיק לכל החדרים.

בנוסף יש עניין של הפרדה מהחשמל.
כבלי נחושת לנתונים לא עוברים צמודים לכבלי חשמל ראשיים לאורך מרחק ארוך, כי הם עלולים לקלוט הפרעות.
כשהחשמל והתקשורת נדרשים לחצות זה את זה, חוצים בזווית ישרה.
אני יכול לעשות את זה נכון כי אני חשמלאי מוסמך, וכשצריך גם התקנת ארון חשמל חדש במשרד, אני מתכנן את שני הארונות כך שיהיה ביניהם מרווח סביר ואוורור.

ארון התקשורת עצמו צריך להיות נגיש ולא בתוך חלל סגור בלי אוורור.
ציוד רשת מייצר חום, ובארון שנסגר על ציוד בקיץ הדרומי התקלות מתחילות בלי התראה.
כשהארון קיים וכבר מבולגן, סידור ארון תקשורת הוא לרוב השלב הראשון בכל פרויקט.

איזה כבל בוחרים ומה מגבלת האורך?

לרוב המשרדים הקטנים והבינוניים הבחירה היא בין שלוש רמות: Cat5e, Cat6 ו-Cat6A.
Cat5e נותן 1 גיגה בשנייה ועדיין תקין, אבל היום קשה להצדיק אותו בהקמה חדשה, כי ההפרש במחיר קטן.
Cat6 הוא ברירת המחדל שלי לרוב המשרדים.
Cat6A נבחר כשיש שרת, עמדות עריכת וידאו או העברת קבצים כבדים ואפשר להצדיק מהירות של 10 גיגה גם במרחקים ארוכים.

עוד נתון שכדאי להכיר: תקן הכבילה TIA/EIA-568 וה-IEEE 802.3 קובעים אורך מרבי של 100 מטר לערוץ נחושת מסוג זוג שזור.
זה כולל עד 90 מטר של כבל קבוע בקיר ועד 10 מטר של כבלי חיבור בשני הקצוות.
כבל Cat6 מגיע ל-10 גיגה רק עד כ-55 מטר, ואילו Cat6A מחזיק 10 גיגה במלוא ה-100 מטר.
במשרד רגיל המרחקים קצרים מזה, אבל במחסן או בבניין גדול כדאי לבדוק מראש.

הבדל נוסף שרואים בשטח הוא סוג המוליך.
כדאי לדרוש כבל מנחושת מלאה, ולא כבל "CCA" (אלומיניום עם ציפוי נחושת).
כבל כזה זול יותר, אבל הוא מתחמם, מתנתק בקלות ולא מתאים להזנת חשמל דרך הרשת.
מי שמקבל הצעת מחיר זולה במיוחד צריך לשאול איזה כבל מדובר.

כפי שאמר לי טכנאי רשתות ותיק שעבדתי לצדו, "הכבל הוא החלק הזול בפרויקט ואותו מחליפים הכי קשה".
הדברים נכונים: כבל שנמשך בתוך קיר נשאר שם שנים, ולכן שווה להשקיע בו פעם אחת.

איך מתבצעת התקנת נקודת רשת בפועל?

התקנת נקודת רשת מקצועית היא תהליך עם שלבים ברורים, וכל שלב משפיע על היציבות של הרשת בשנים הבאות.

1. סקר במקום: אני מגיע למשרד, בודק את הקירות, התעלות והתקרה, ומתאם איתכם את מיקומי העמדות.
2. תכנון ושרטוט: מסמנים כל נקודה, נתיב כבל ומיקום ארון, כולל נקודות רזרבה.
3. משיכת כבלים: הכבלים עוברים בתעלות או בצינורות, ולא נתלים על קירות או מונחים על מסילות חשמל.
4. סיום הכבלים: בקצה אחד חיבור לשקע בקיר, ובקצה השני חיבור ל"פאנל חיבורים" (לוח שבו כל כבל מסתיים בפורט ממוספר).
5. בדיקה: כל כבל נבדק במכשיר בדיקה כדי לוודא רציפות, סדר חוטים ואורך.
6. סימון ותיעוד: כל נקודה מסומנת בשני הקצוות, ונשאר לכם שרטוט ורשימה.

אחרי שהכבלים בקיר, מחברים את הציוד: מתג רשת, נתב ונקודות גישה, ומחברים את המחשבים לנקודות.
אם צריך להעביר גם את הנתונים ממחשבים ישנים או לגבות אותם, אני עושה את זה באותו ביקור.
כך אתם לא מחכים לטכנאי נוסף, ואין שני אנשים שמסבירים לכם מה השני עשה.

אצלנו התהליך מותאם לכל עסק, וזה ההבדל העיקרי מטכנאי שמגיע עם מחיר קבוע ושרטוט זהה לכולם.
משרד עם שלוש עמדות ומשרד של שלושים עובדים צריכים תוכנית אחרת, ואני מתאים את העבודה לשעות הפעילות שלכם.
כשהמשרד כבר פועל, מתכננים את העבודה בשעות שקטות או בימים מסוימים כדי שלא תעצרו עבודה.

וכשבעיה קשורה למחשב עצמו ולא לרשת, אפשר לעבור ישירות לתיקון מחשבים.
אם צריך לקחת מחשב למעבדה, נתאם איתכם את מועדי הטיפול כך שהפגיעה בעבודה תהיה קטנה ככל האפשר.

שאלות נוספות על נקודות רשת

כמה תשובות קצרות לשאלות שאני שומע הכי הרבה מבעלי עסקים לפני שהם מזמינים עבודה.

אפשר להתקין נקודות רשת במשרד שכבר פועל?

כן.
בדרך כלל עובדים בשעות שקטות, מסמנים מראש את הנתיבים ומשתמשים בתעלות חיצוניות כשאי אפשר לפתוח קירות.
התקנת נקודת רשת במשרד פעיל דורשת תכנון מוקדם יותר, אבל לא עצירה של העבודה.

למה לא להסתפק ב-Wi-Fi בלבד?

חיבור בכבל יציב יותר, מהיר יותר ולא מושפע מקירות או מרשתות שכנות.
מחשבים נייחים, מדפסות, שרתים ושיחות וידאו עדיף לחבר בכבל, ו-Wi-Fi נשאר לניידים ולטלפונים.
גם נקודות הגישה האלחוטיות עצמן צריכות כבל.

איך יודעים איזו נקודה שייכת לאיזו עמדה?

בסימון.
כל נקודה מקבלת מספר זהה בקיר ובפאנל החיבורים, ויש רשימה שמתאימה בין מספר לעמדה.
בלי סימון, כל תקלה הופכת לניחוש, ומי שמחליף את הטכנאי מתחיל מאפס.

מה עושים כשנקודה קיימת לא עובדת?

קודם בודקים את כבל החיבור בין המחשב לשקע, אחר כך את הפורט במתג.
אם שניהם תקינים, צריך מכשיר בדיקה לכבל הקבוע.
לעיתים התקלה בסיום הכבל בשקע ואפשר לתקן אותה במקום, בלי להחליף את הכבל כולו.

התקנת נקודת רשת במשרד עם מרקוביץ מחשבים

רשת משרדית טובה נבנית בשלוש החלטות: כמה נקודות לכל עמדה ולכל התקן משותף, באיזה גובה ובאיזה מקום מתקינים אותן, ואיזה כבל מושך אותן אל הארון.
כשהמשרד גדל, הרשת צריכה להיות מוכנה מראש לנקודות נוספות.

ב-מרקוביץ מחשבים אני מציע לעסקים קטנים ובינוניים בדרום שירות מותאם אישית: ותק של מעל 15 שנה, הסמכה כחשמלאי, הגעה עד המשרד שלכם ושירות רציף גם אחרי ההתקנה.
אם אתם מתכננים התקנת נקודת רשת במשרד חדש או מרחיבים משרד קיים, צרו קשר ונקבע סקר במקום.
